Водостічні системи
🔧 Інструкція з монтажу для цього бренду готується.

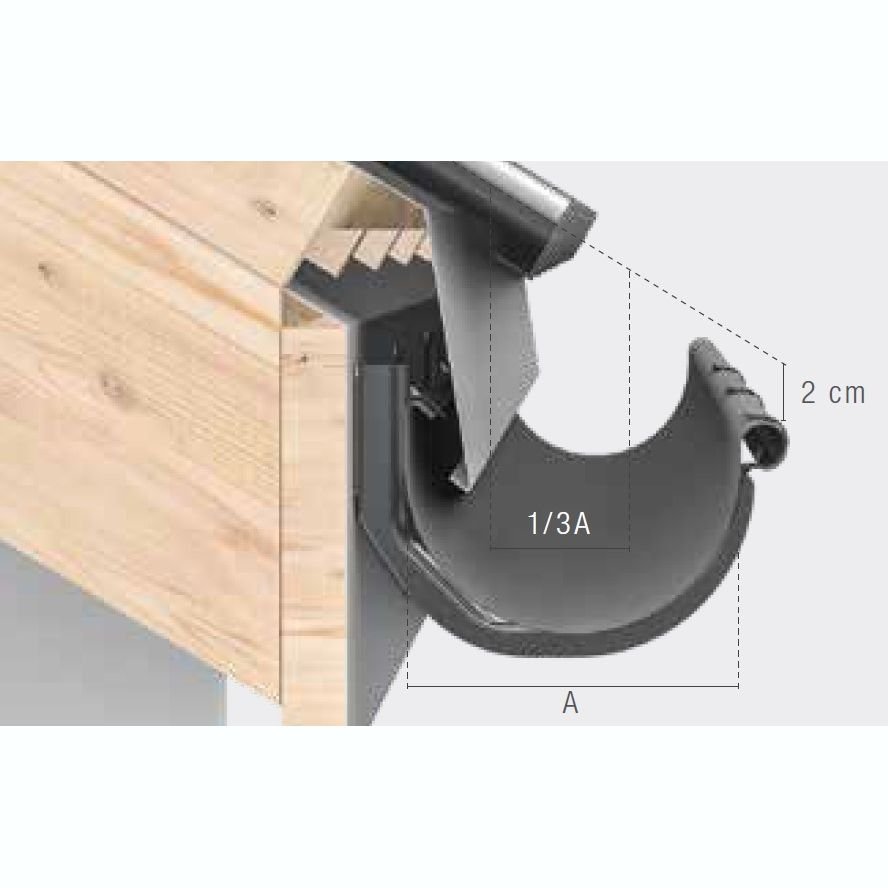

Правильний монтаж повинен захистити ринву від сходу талого снігу з даху. Верхній край ринви не повинен виступати над площиною даху, як це представлено на малюнку.
НАХИЛ РИНВИ

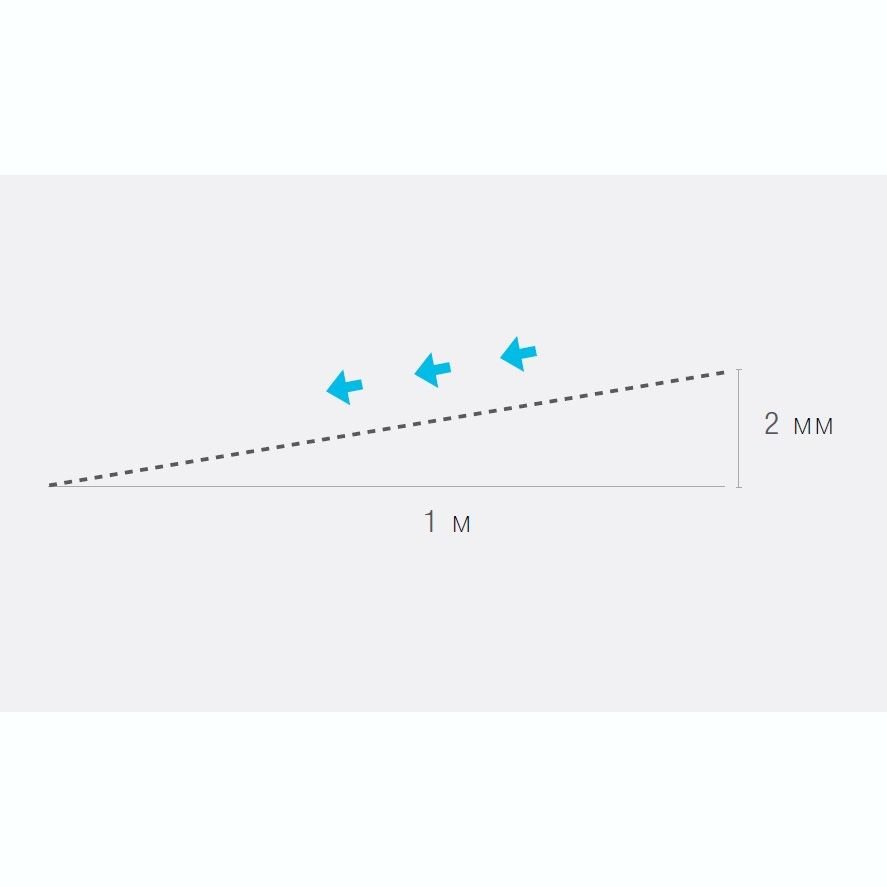

Натягніть між найвищим і найнижчим кронштейном ринви мотузку. Це допоможе вам визначити положення решти кронштейнів. Для коректної роботи водостічної системи, нахил ринви у бік лійки повинен становити 2 мм на 1 м.
МОНТАЖ КРОНШТЕЙНІВ РИНВИ ДО БОКОВОЇ ДОШКИ

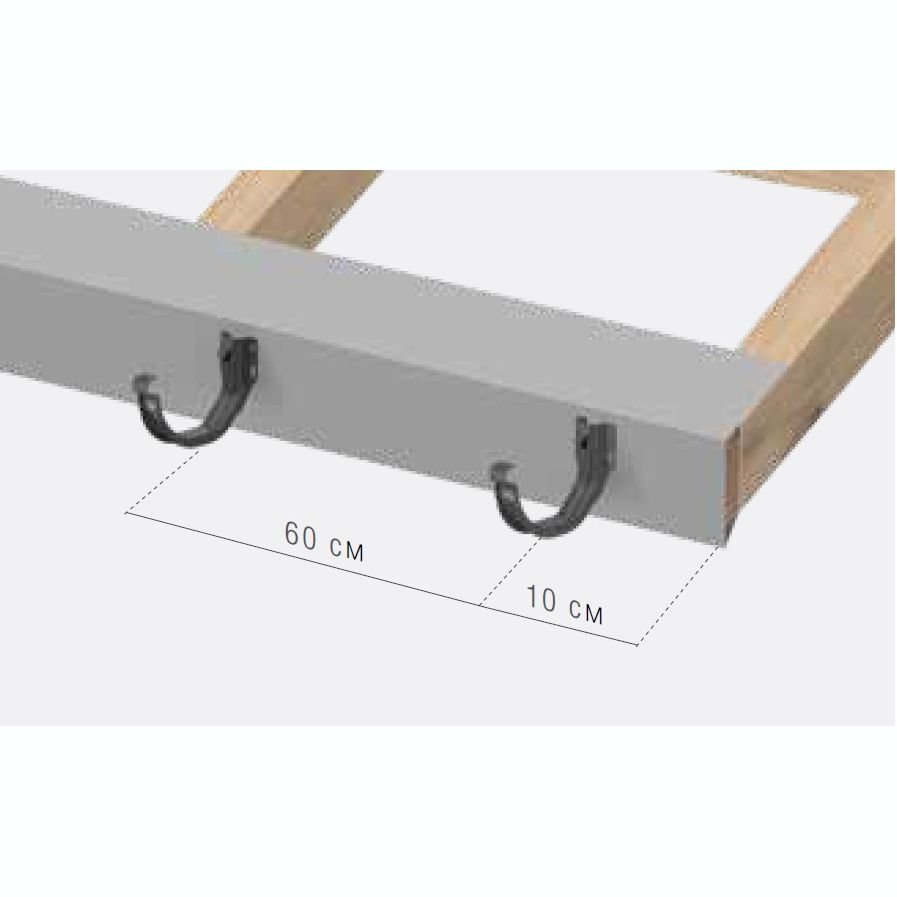

Кронштейни ринви монтуються безпосередньо до лобової дошки на відстані 60 см один від одного. Відстань від краю даху до першого кронштейну ринви має бути 10 см.

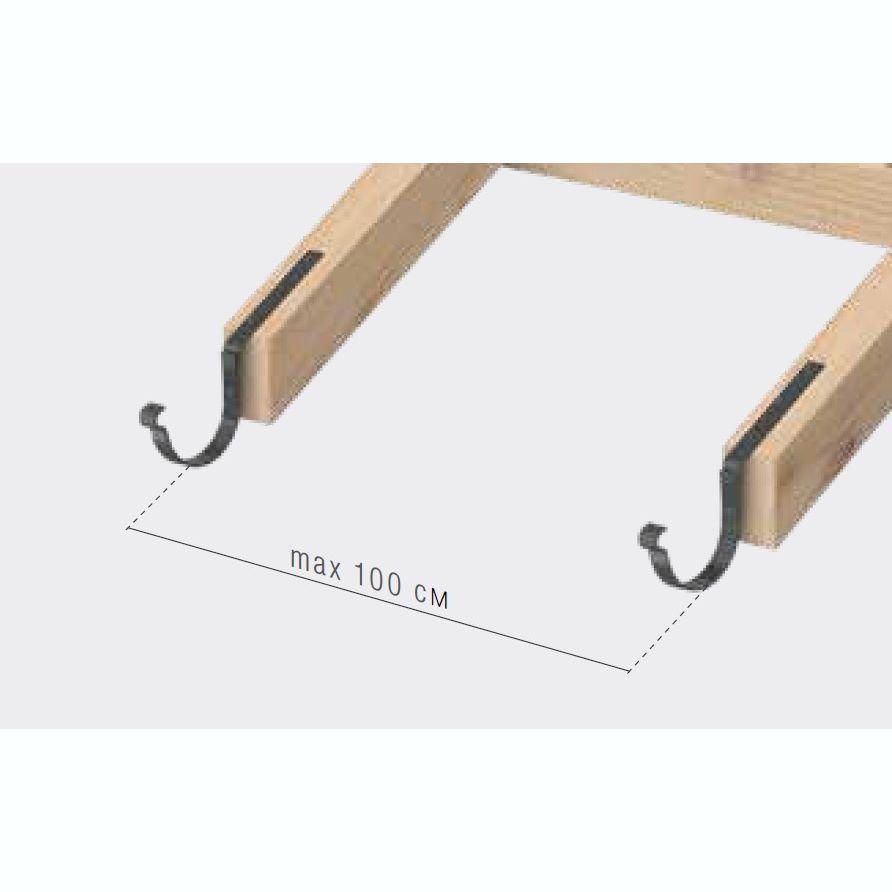

КРОКВЯНІ КРОНШТЕЙНИ
Встановлюємо кроквяні кронштейни з максимальним інтервалом 1 м. Кронштейни віддаляємо від краю крокв мінімум на 2 см з метою забезпечити вільну вентиляцію даху (мал. 1.4).
ВІДСТУП КРОНШТЕЙНУ

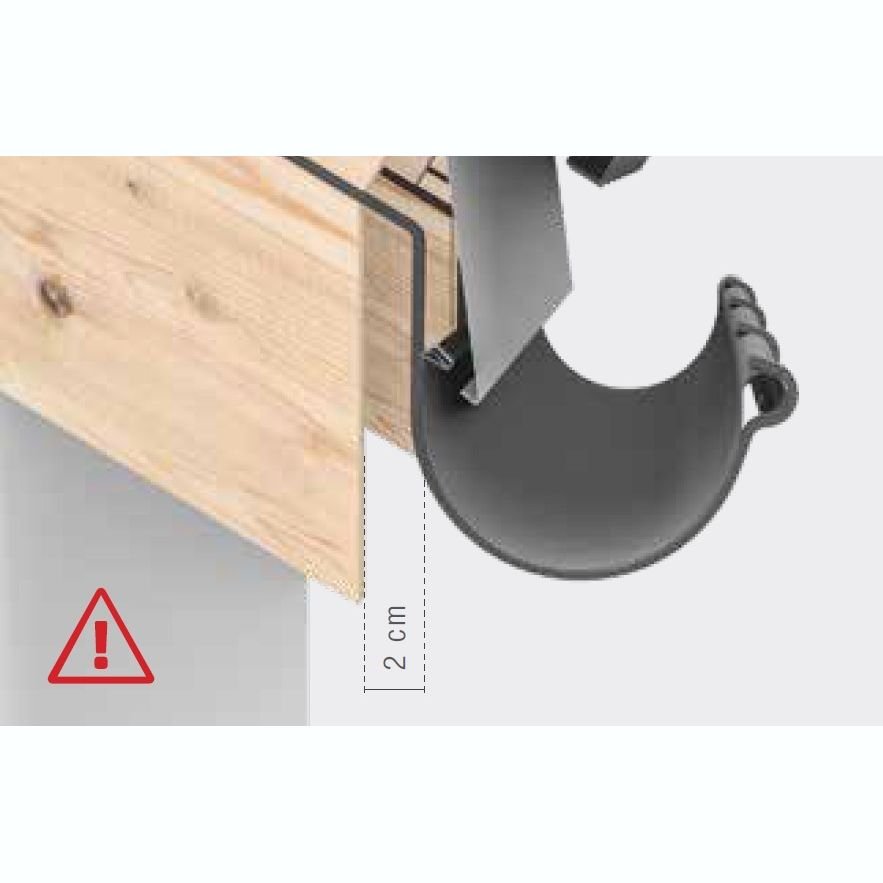

Відстань між кроквяними кронштейнами і кромкою крокв має становити 2 см, це забезпечить вільну вентиляцію даху особливо в складних зимових умовах. Не правильний монтаж кронштейнів може перешкодити правильному монтажу кутів ринви.
МОНТАЖ РИНВИ ТА ЛІЙКИ
Після встановлення кронштейнів, помістіть у них ринву, позначте олівцем або маркером найнижче місце для розташування зливної воронки.

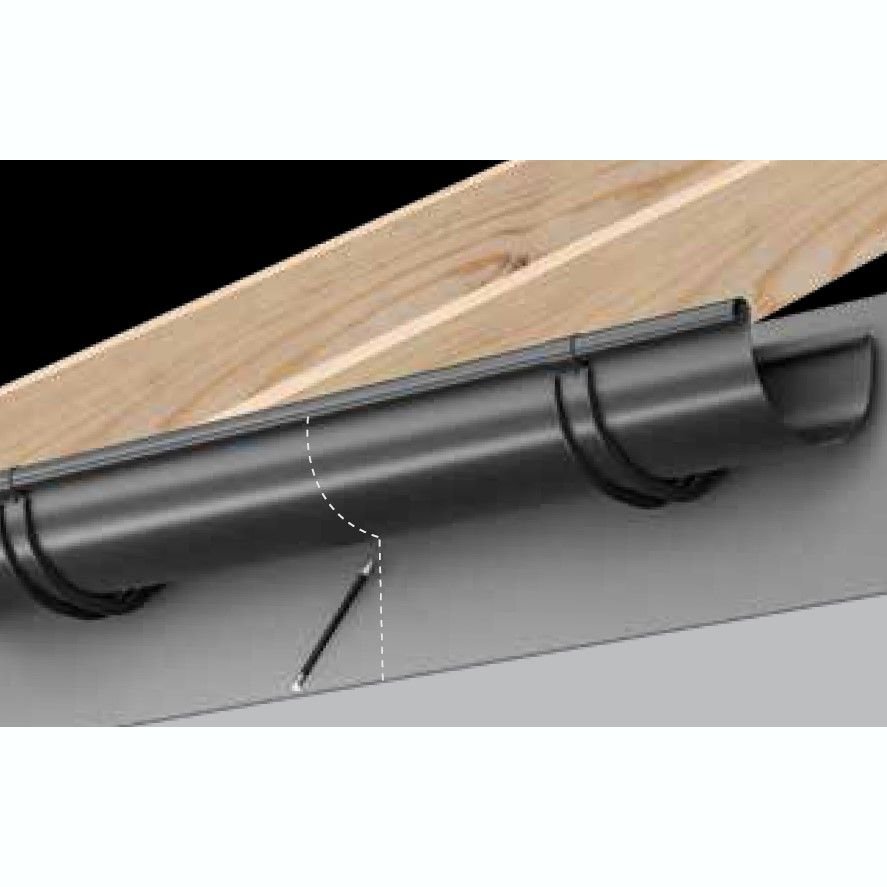

РОЗМІЩЕННЯ ЛІЙКИ

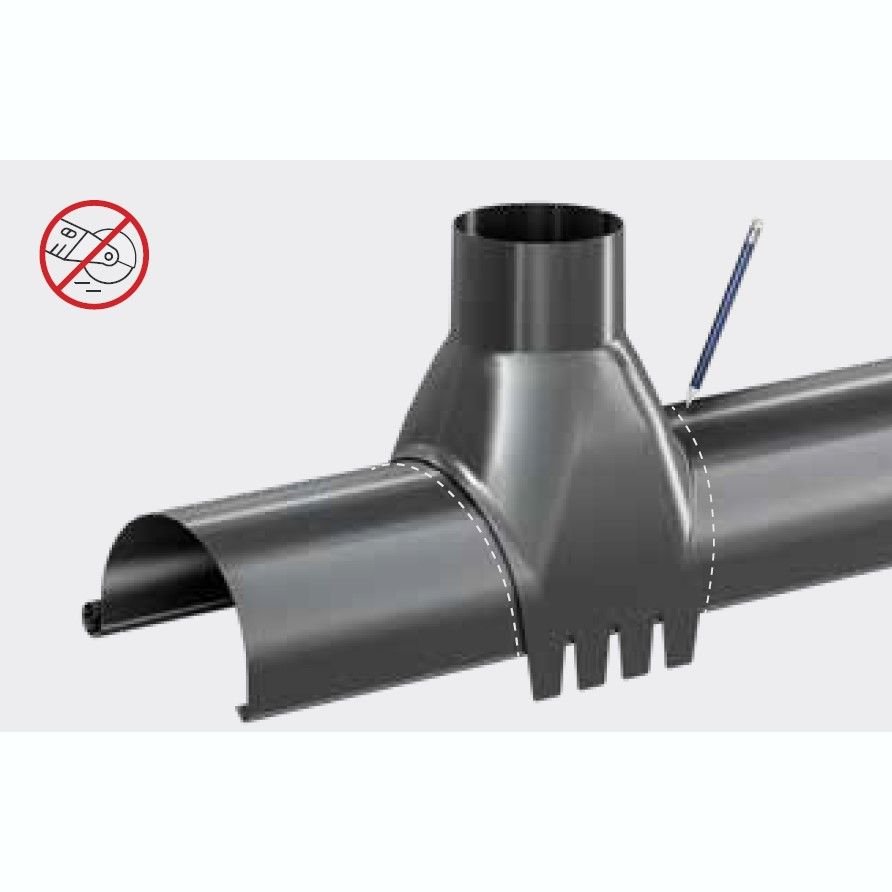

На поверхні ринви м’яким олівцем окресліть краї зливної воронки.
ВИРІЗ ЗЛИВНОГО ОТВІРУ

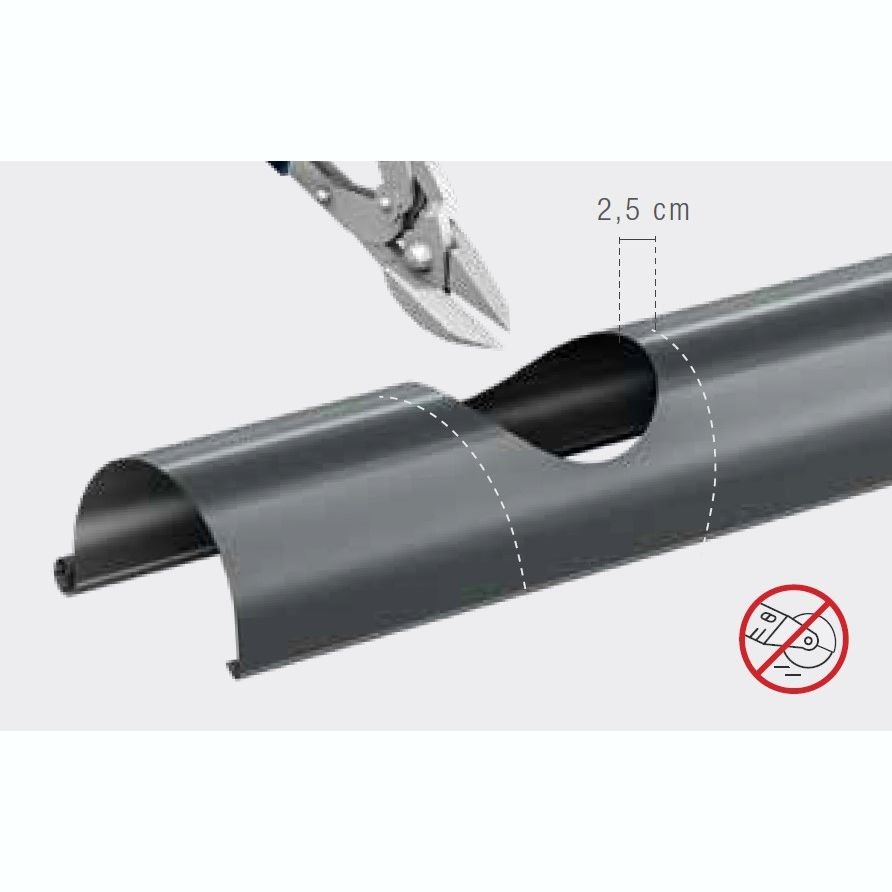

Вирізати зливний отвір за допомогою ножиць по металу або за допомогою ножівки по металу, роблячи V-подібний виріз. Використання високошвидкісних пристроїв заборонено! Діаметр отвору має бути менший відносно позначених раніше меж зливної воронки приблизно на 2,5 см.
ОБРОБКА КРОМКИ

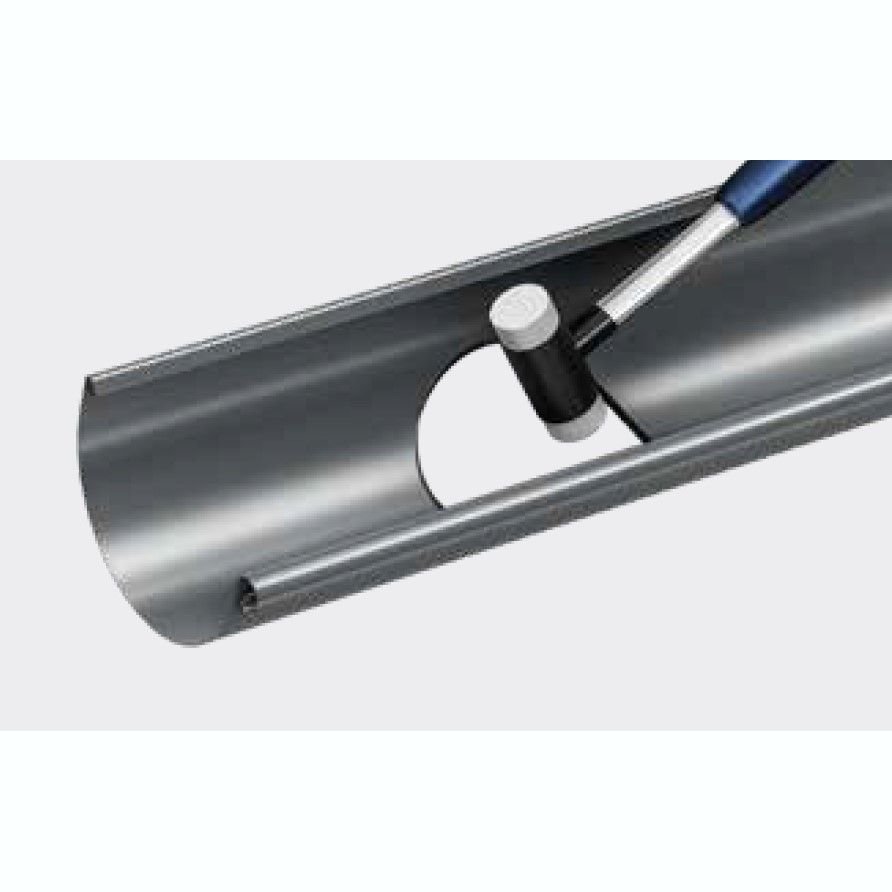

Використовувати відповідний безпечний для покриття ринви інструмент, наприклад м’який молоток. Краї розрізу вигнути назовні ринви.
МОНТАЖ ЛІЙКИ

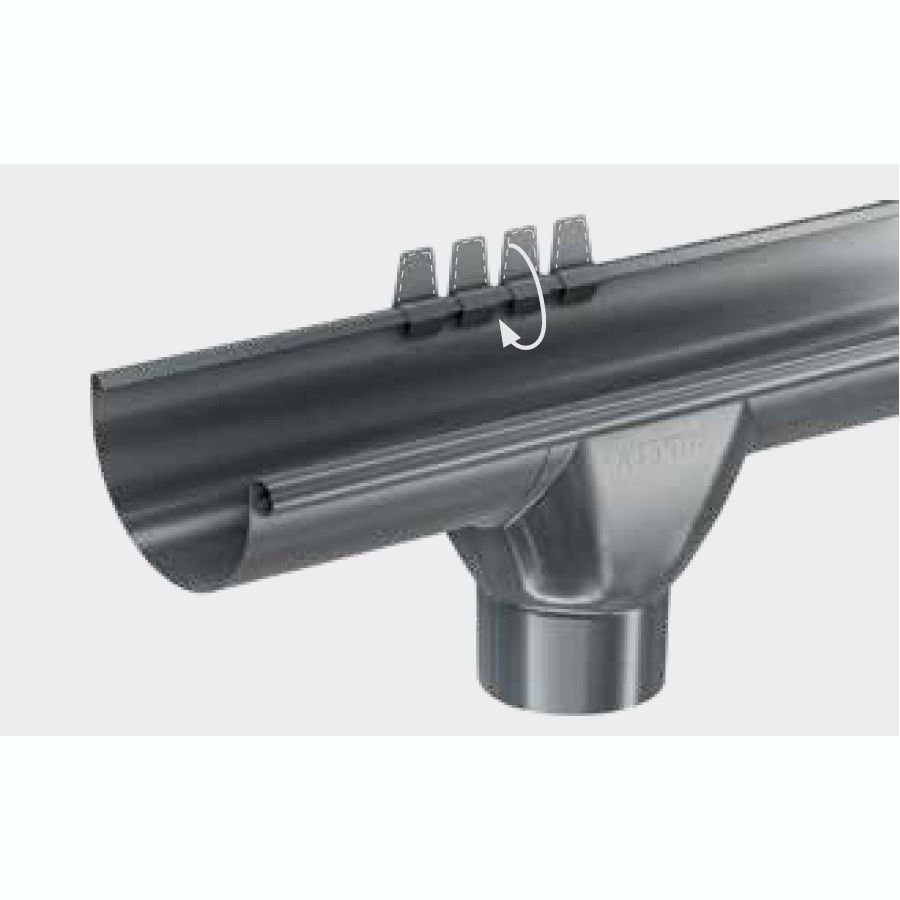

Кріплення зливної воронки забезпечується чотирма елементами, так звані «пелюстки», які слід загнути, скручуючи, глибоко у ринву.
МУФТА РИНВИ

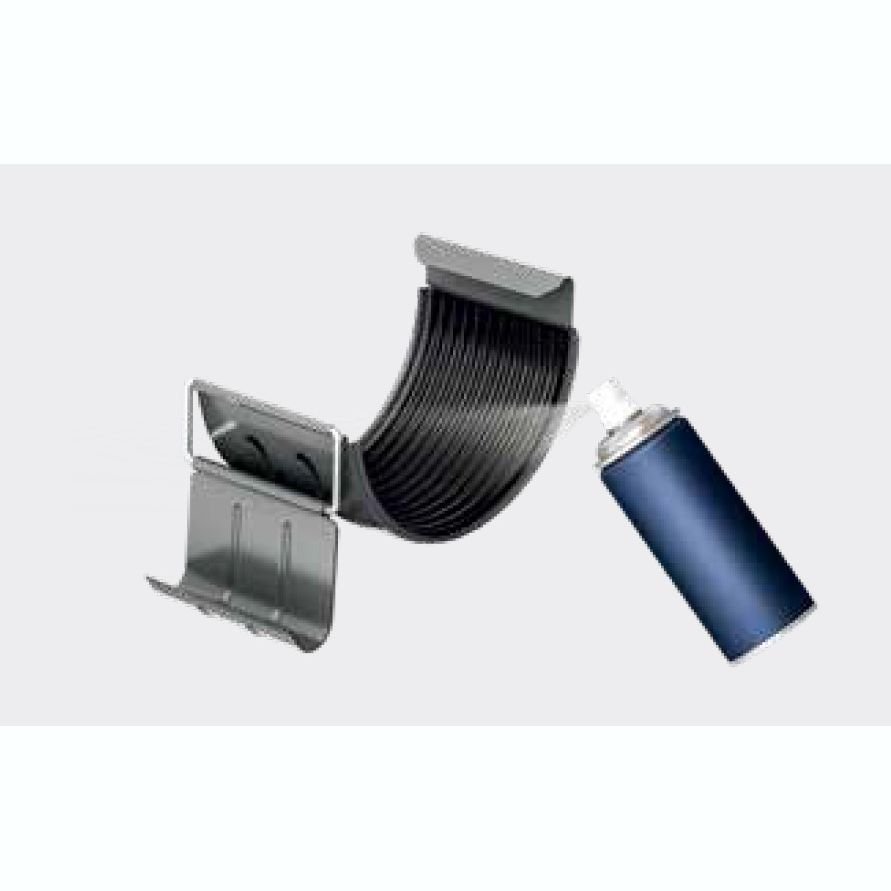

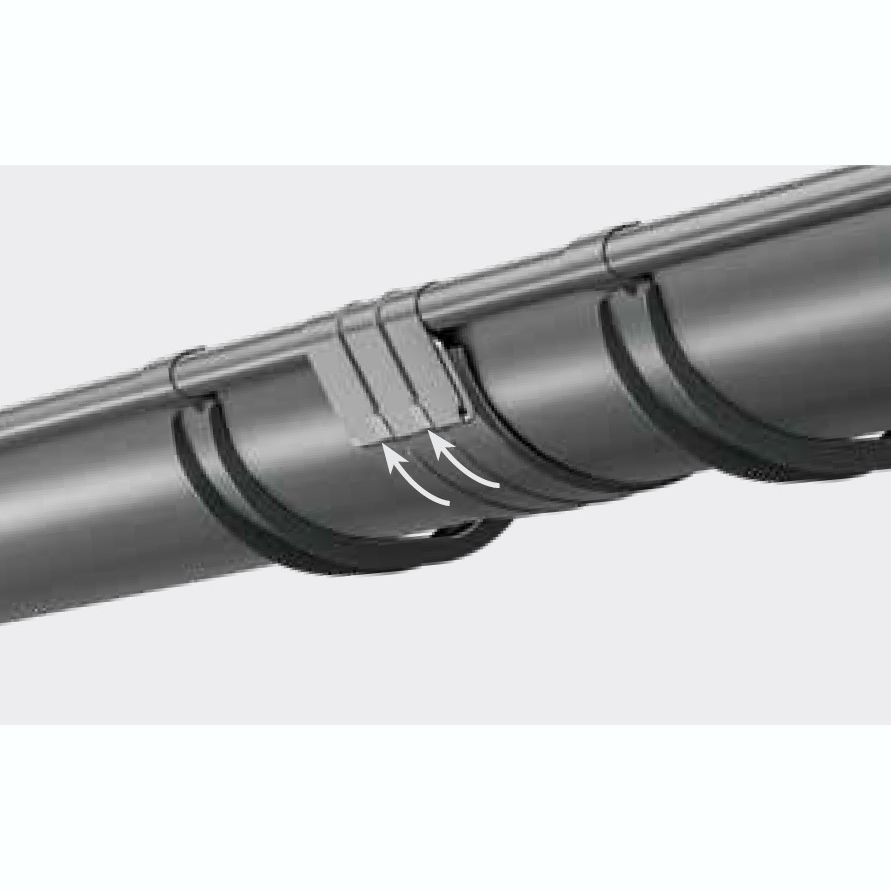

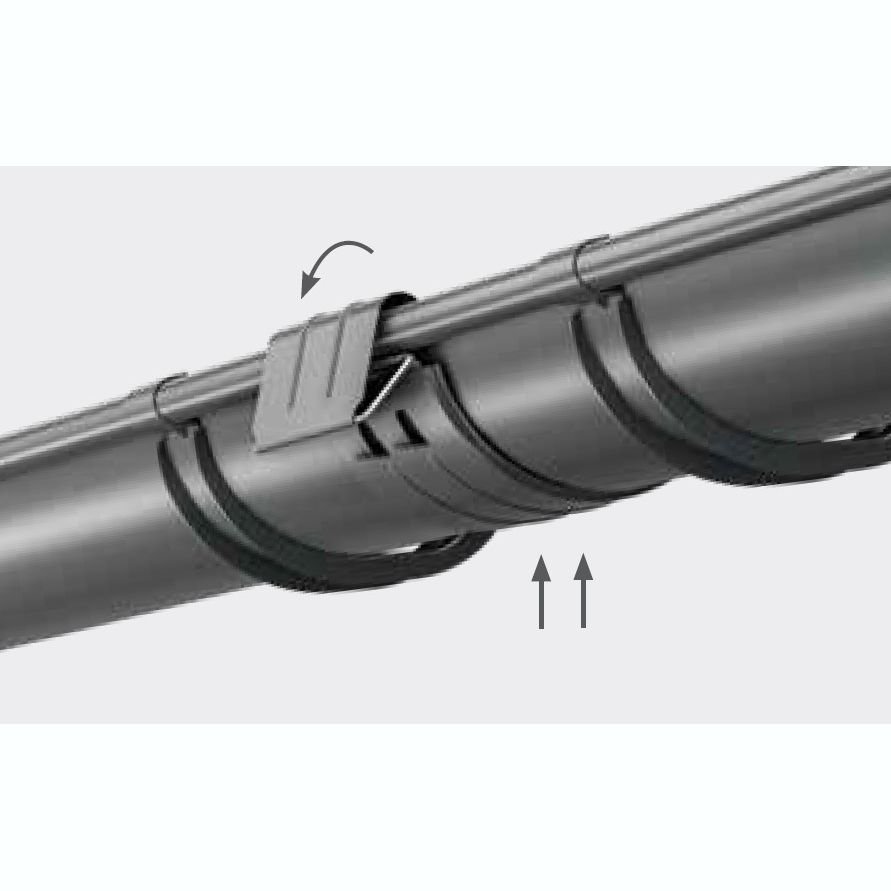

Закріпіть муфту в задню частину ринв, переконайтеся, що муфта щільно прилягає гумовими ущільнювачами до ринв. Після цього закріпіть муфту в передню частину ринви і тільки потім застебніть пряжку і заблокуйте її пелюстками.
КУТИ

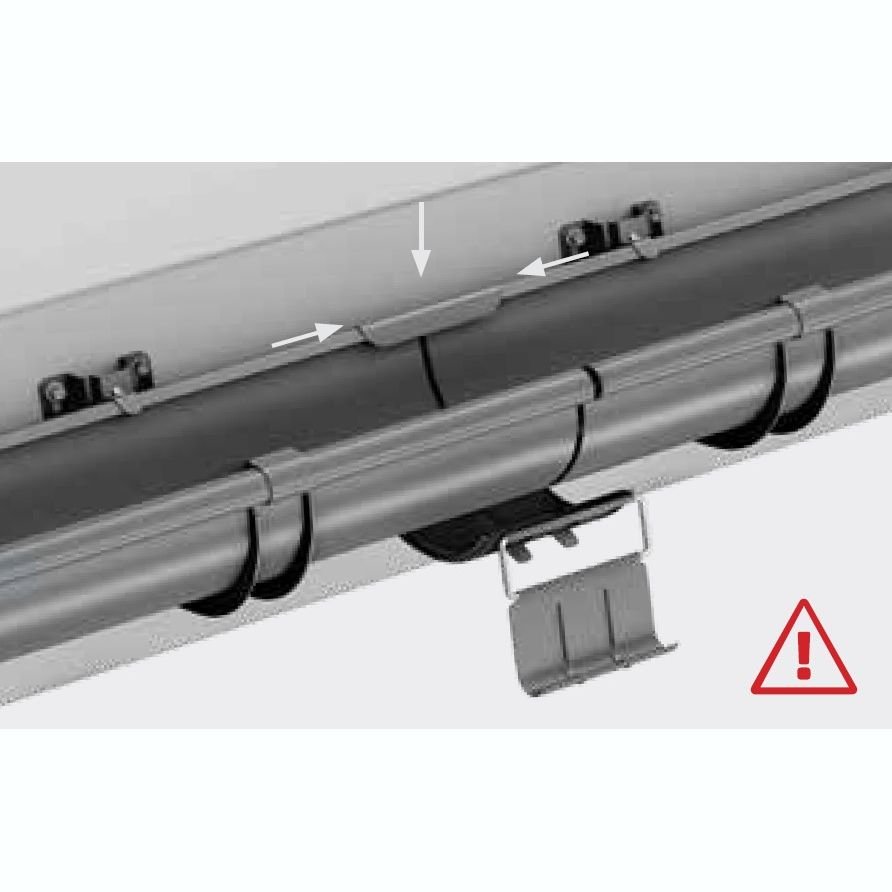

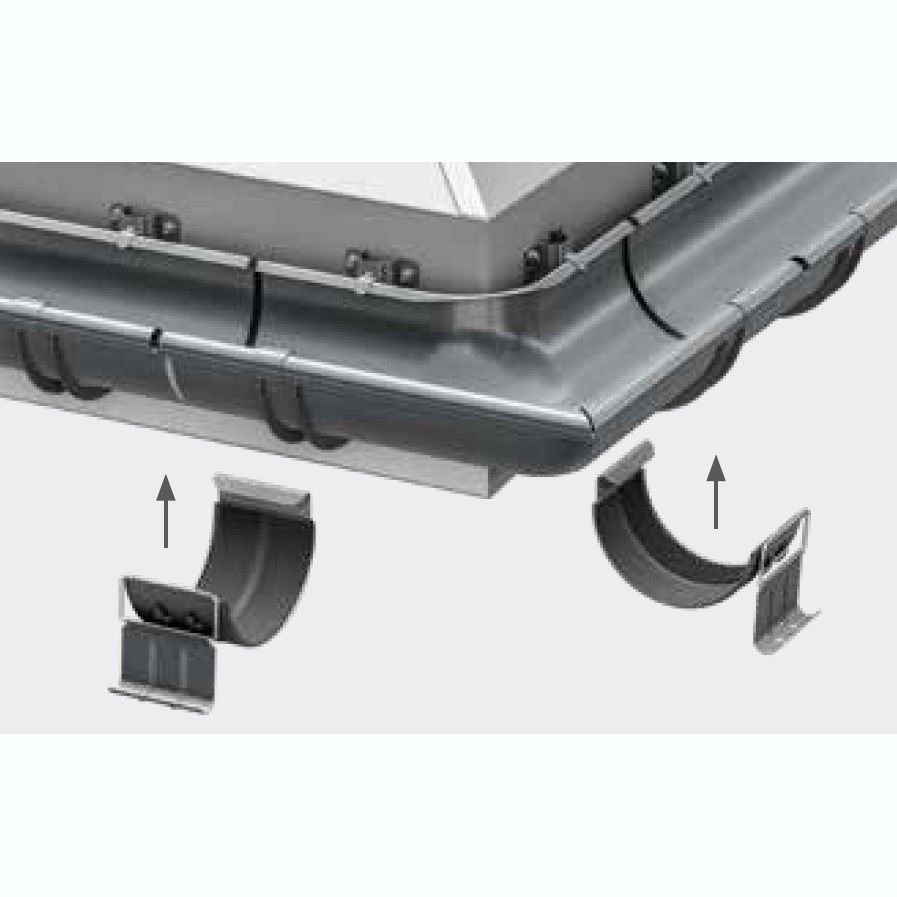

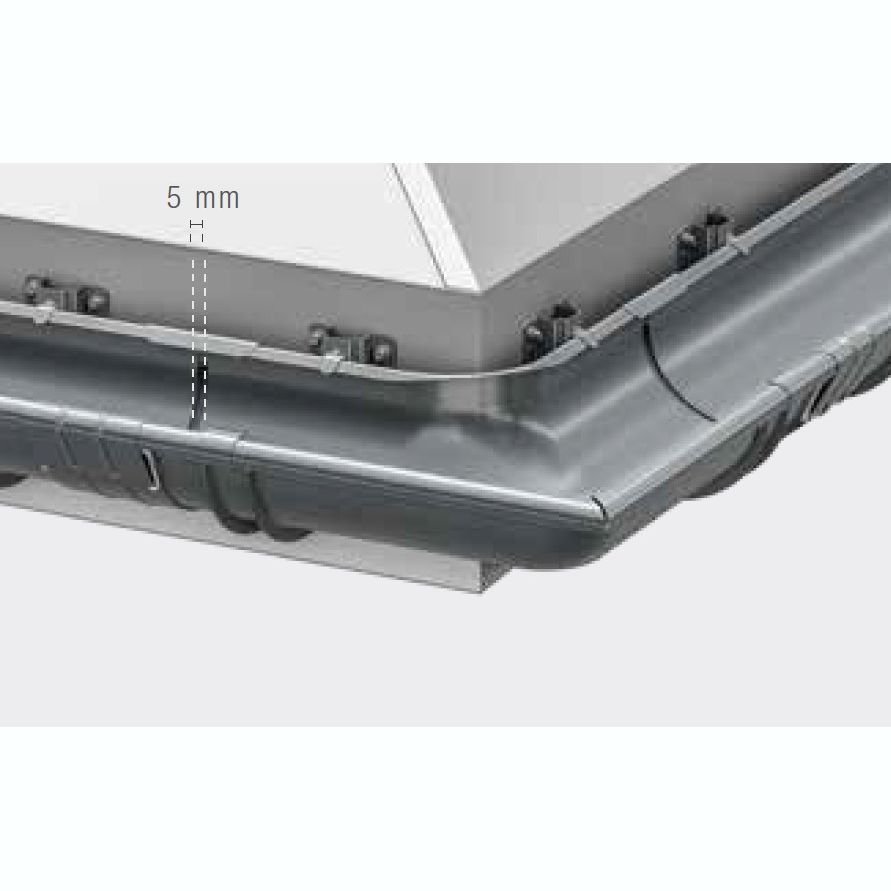

Кути з’єднуються з ринвами за допомогою муфт ринви. Для стабілізації системи необхідно використовувати додаткові кронштейни ринви. Щоб забезпечити належне розширення системи, ми залишаємо 5 мм зазору при з’єднанні кута з ринвою. Встановлюємо додаткові тримачі ринви на відстані максимум 15 см від центру муфти ринви.
ЗАГЛУШКА РИНВИ

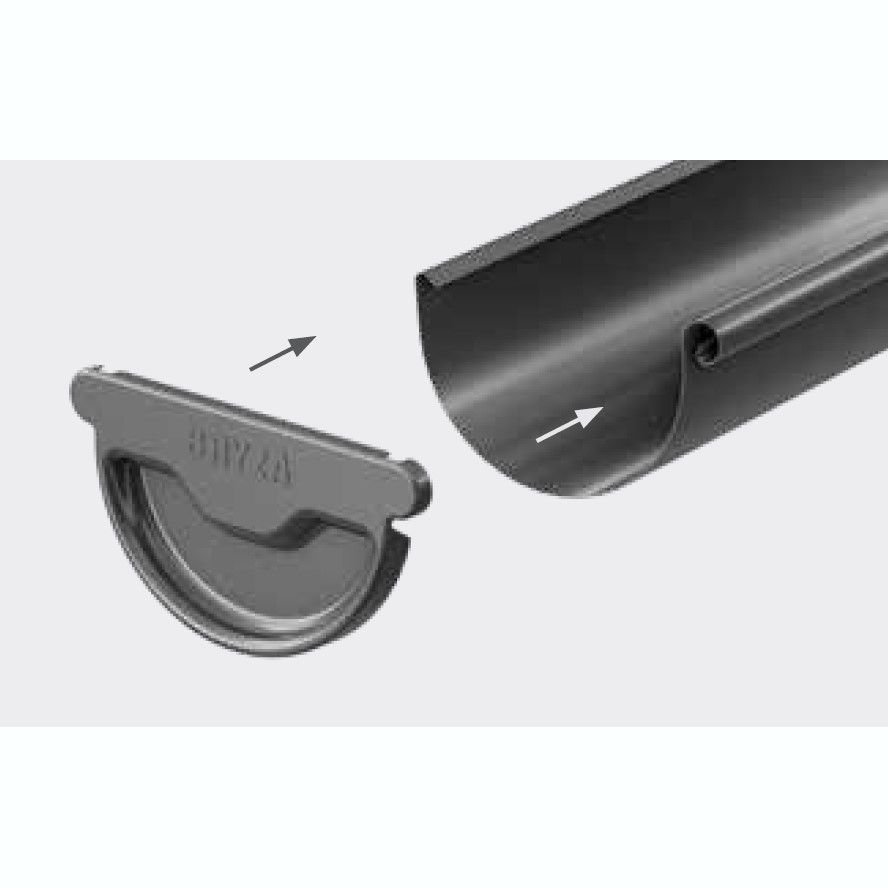

Конструкція дозволяє встановити заглушку на будь-якому кінці ринви (правому або лівому), що робить її універсальним елементом. Встановлюємо заглушку, повністю втискаючи її у край ринви.
МОНТАЖ ХОМУТІВ ТА ГАКІВ

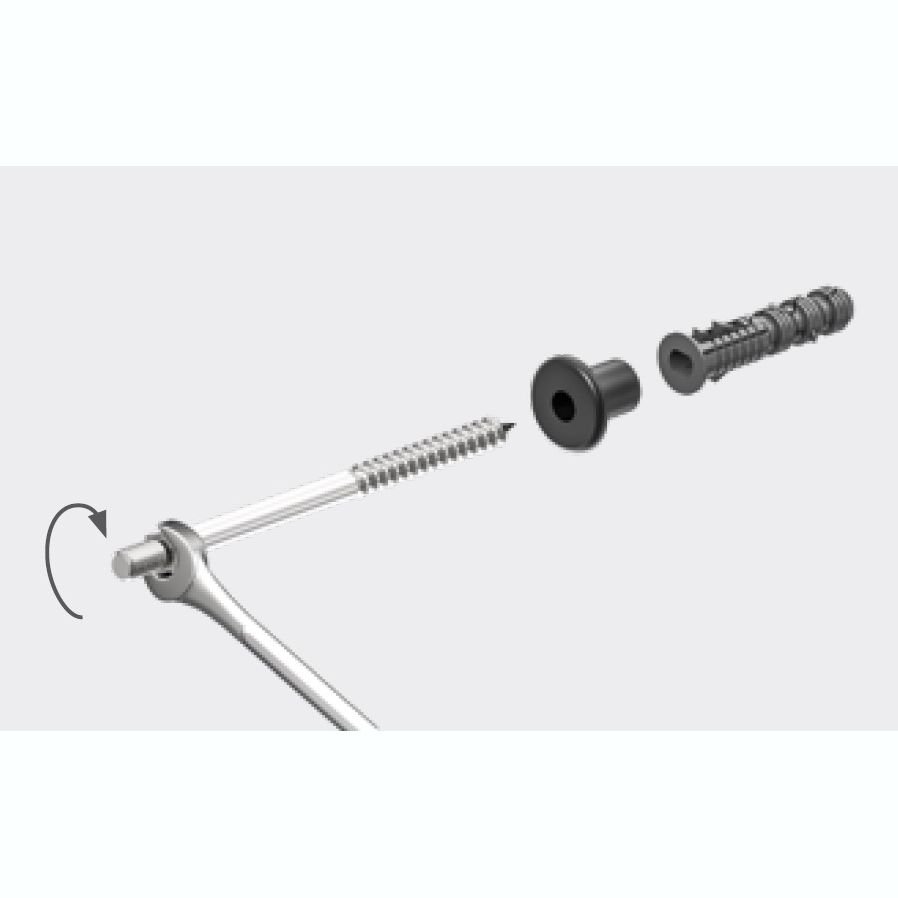

Перший крок – просвердлити отвір у стіні. Ми рекомендуємо використовувати стабілізатор гака хомута на стінах з додатковим шаром теплоізоляції. Задню частину хомута з відповідним різьбленням нагвинчують на вкручений в поверхню гак.
ПОЛОЖЕННЯ ТРУБИ

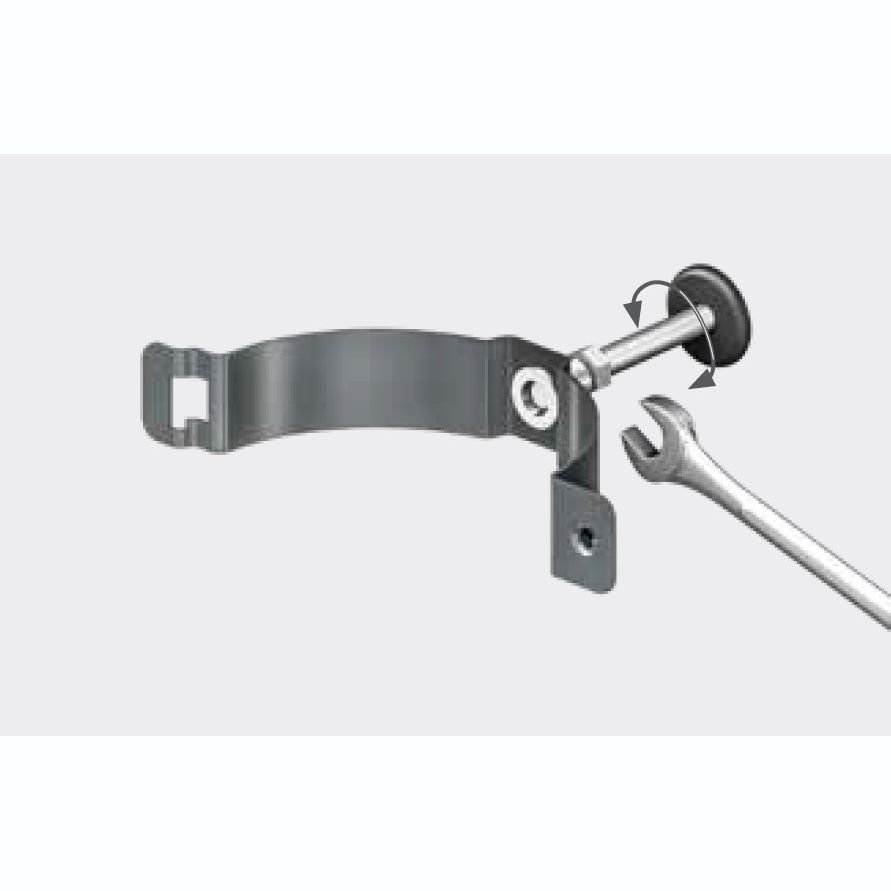

Завжди використовуйте гайковий ключ, щоб вкрутити або, якщо необхідно, відкрутити гак хомута щоб труба при установці в хомут була вертикальна.

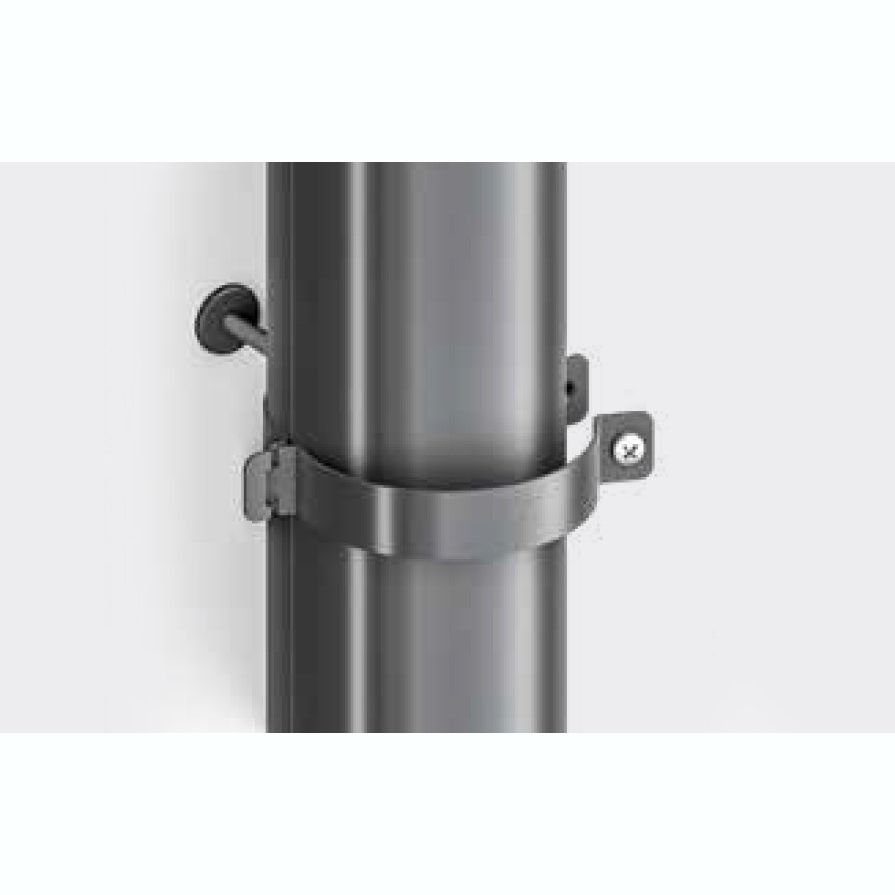

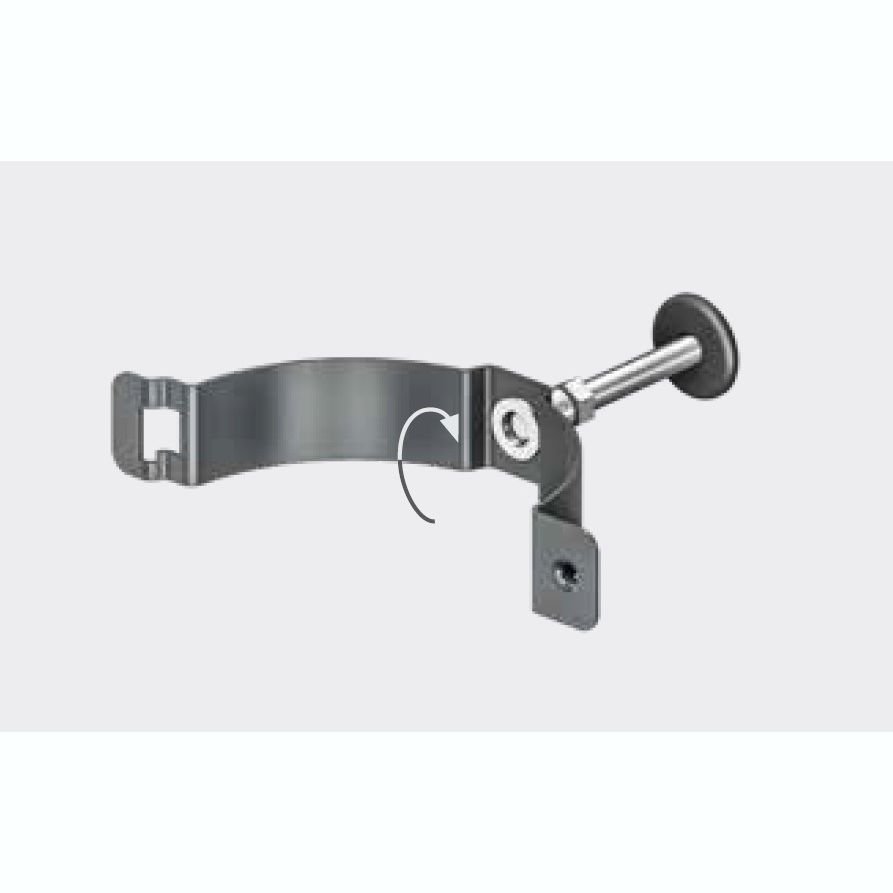

МОНТАЖ ХОМУТІВ ТРУБИ

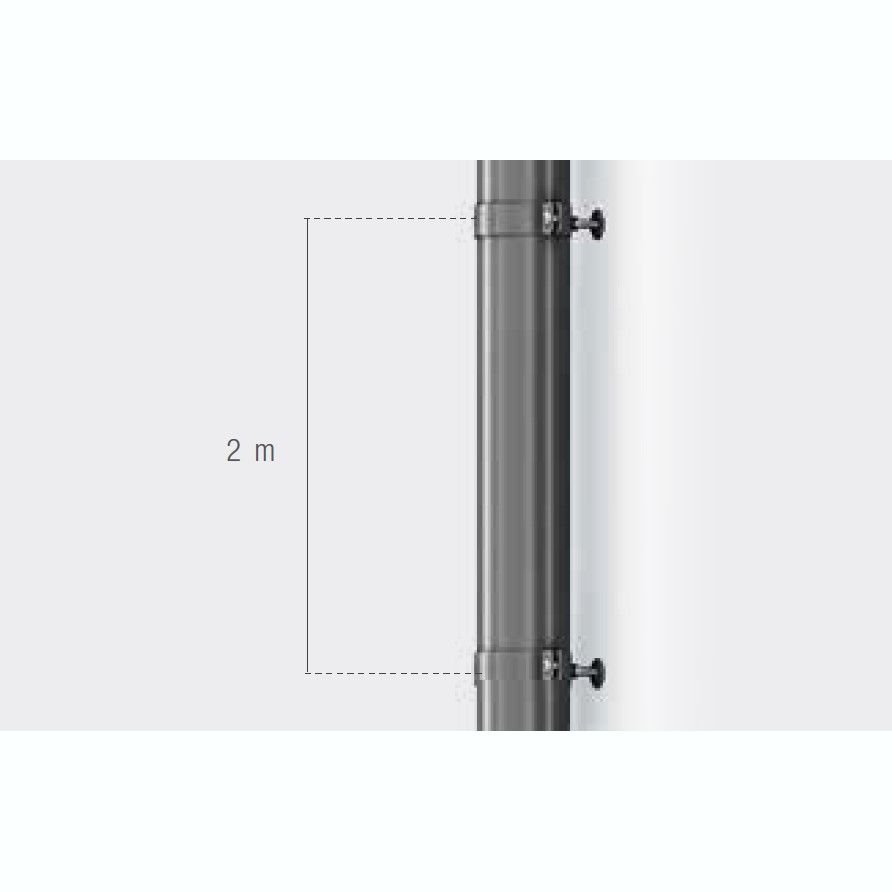

Після встановлення задньої частини хомута, вставте передню частину в паз і закрутіть її. Хомути для водостічної труби слід встановлювати не рідше, ніж через кожні 2 м. При цьому обов’язково треба врахувати встановлення хо- мутів на муфті труби, колінах та зливах.
З’ЄДНАННЯ ВОДОСТІЧНИХ ТРУБ

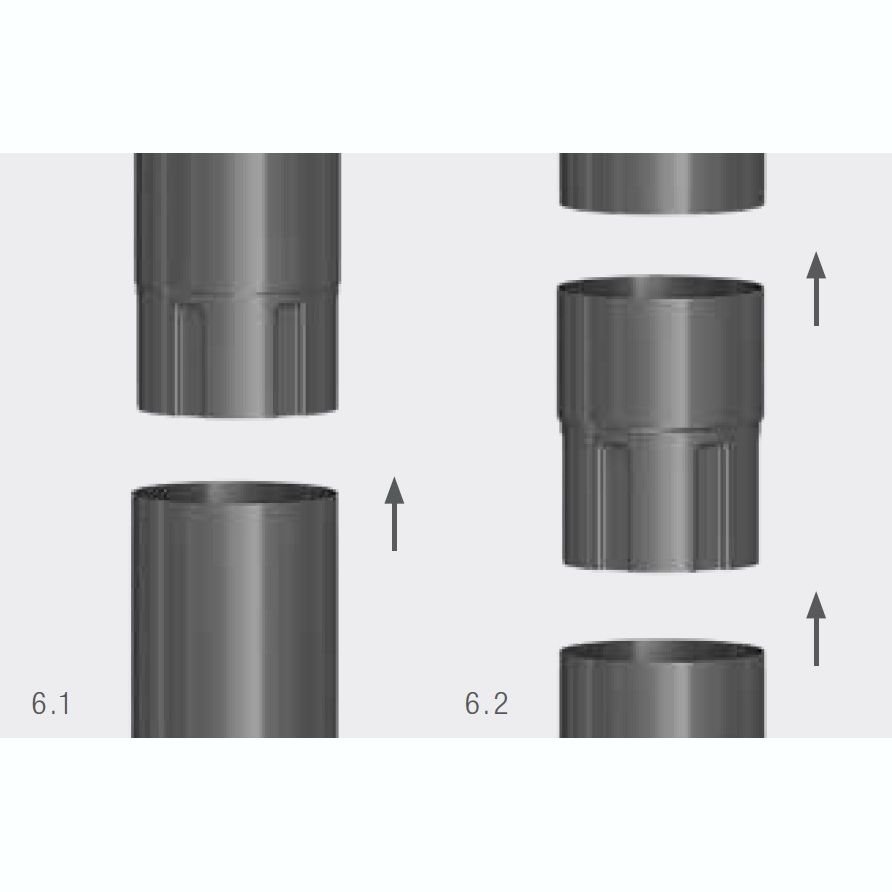

Водостічні труби мають муфтове закінчення (мал. 6.1). У випадку труби з відрізаним краєм, використовуємо муфту труби (мал. 6.2).
МОНТАЖ ЗЛИВУ
Злив монтуємо на відстані мінімум 5 см над землею та фіксуємо за допомогою хомута. Також можемо використовувати відстійник з водостічної системи BRYZA ПВХ.
МОНТАЖ ВІДСТІЙНИКА

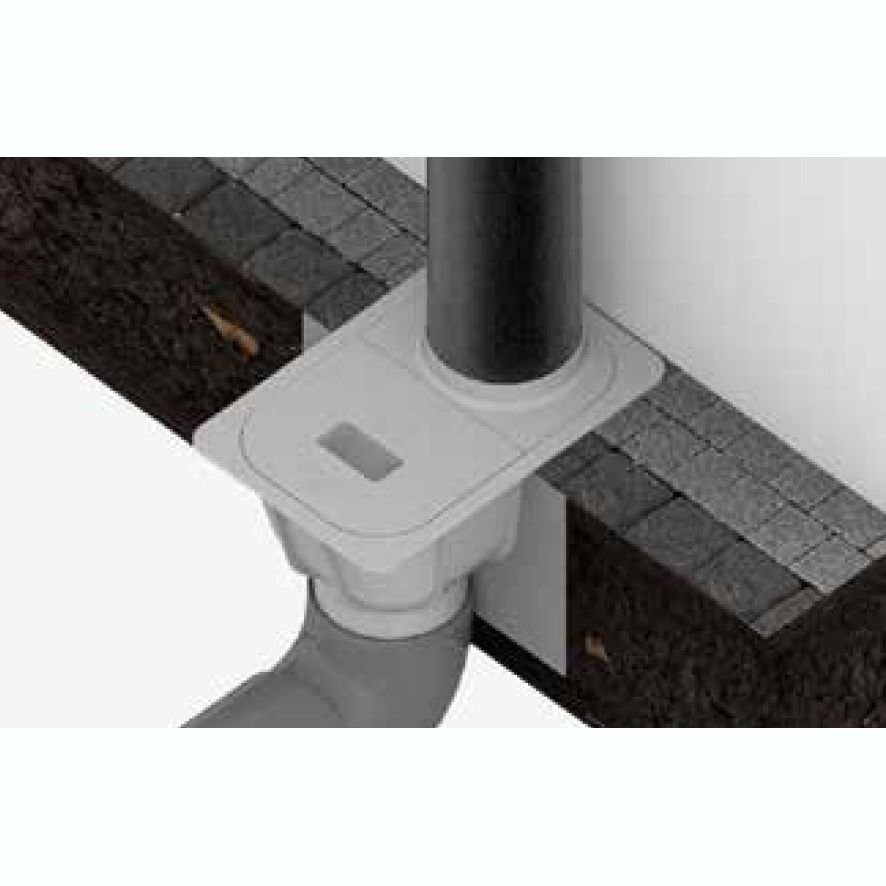

Відстійник повинен бути встановлений в землі. Він повинен бути в один рівень з верхнім шаром ґрунту. Для того, щоб його стабілізувати, дно ями необхідно залити бетоном, а вже потім відстійник з’єднати з каналізаційною трубою.
Після того, як визначиться кінцевий рівень ґрунту, треба залити ще один шар бетону вже навколо відстійника. Потім під’єднайте водостічну трубу.
Виробник рекомендує монтувати водостік при температурі НЕ НИЖЧЕ 5°С

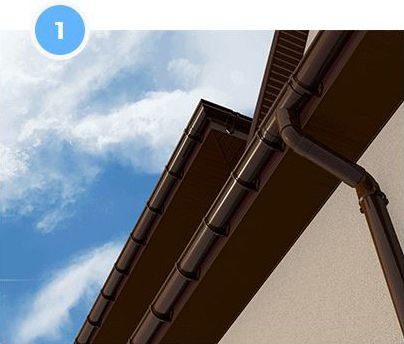

Перед монтажем системи необхідно визначити розташування водостічних труб, з урахуванням напрямку відводу води, розміщення точок наземного водозбору та вигляду фасаду. Одна лійка встановлюється не більше ніж на 10 м.п. ринви.

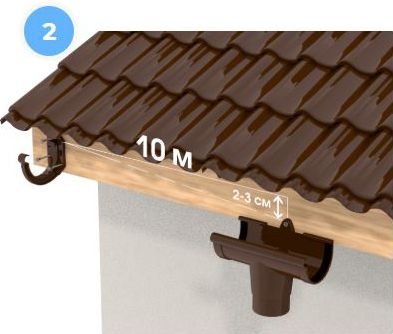

За допомогою шнура визначити ухил у бік зливу, приблизно 2 см на 10 м.п. ринви і встановити у вищих точках крайні кронштейни ринви.

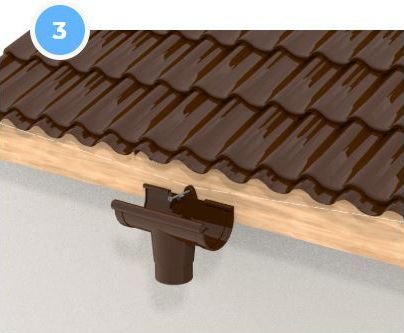

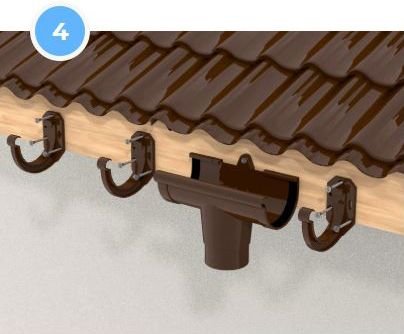

У місцях організації зливу встановити лійки ринв. Лійки повинні знаходитися в нижніх точках систем ринв.
Кронштейни ринви встановлюються з розрахунку - 6 штук на 1 ринву, але не більше ніж через 55 см, і не далі 10 см від лійок, муфт і кутів ринв.

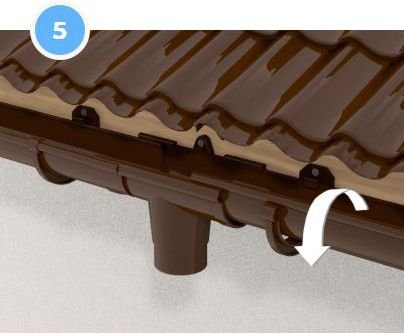

Ринви монтуються, починаючи від лійки. При цьому край ринви повинен бути на рівні міток на лійці. Ринва заводиться в кронштейни і з'єднувальні елементи, починаючи від задньої стінки ринви.

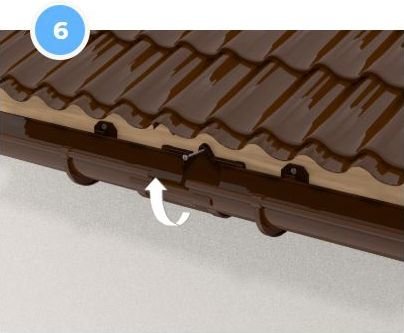

Ринви з'єднуються за допомогою муфти. Краї ринв повинні бути на рівні позначок на муфті. Після з'єднання муфта кріпиться до вітрової дошки.

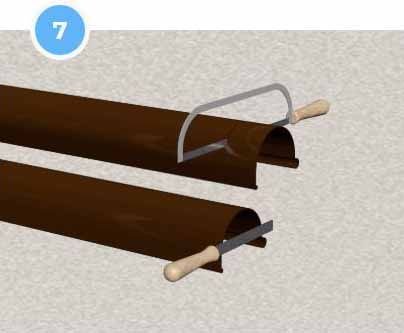

Для різання ринв та труб використовується ножівка по металу. Задирки зачищаються напилком.

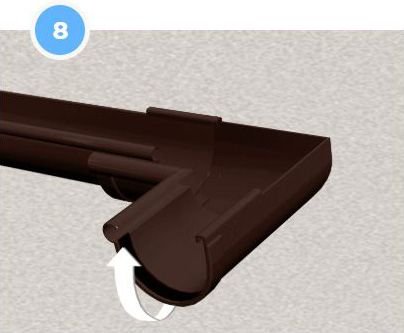

Кути ринви монтуються по мітках аналогічно муфтам.

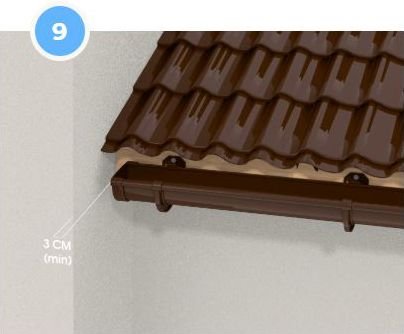

На закінчення системи защипуються заглушки. Відстань від заглушки до бокової дошки даху або до сусідньої стіни не менше 3 см.

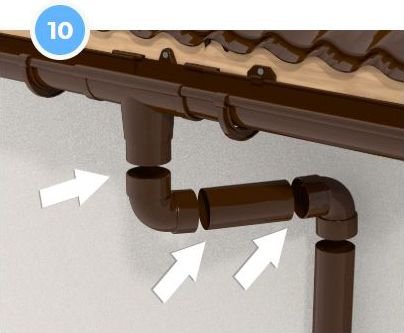

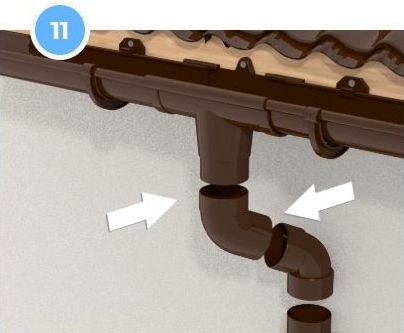

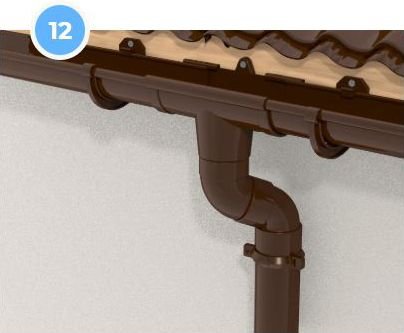

Монтаж труб починають від лійки. При значному виносі даху між двухмуфтовими відводами (67 * або 87 *) застосовується відрізок труби. Щоб уникнути провисання труб рекомендується фіксувати їх з сполучними елементами за допомогою PVC клею, герметики або інших засобів (заклепки, саморізи L-12mm).
При невеликому виносі даху щодо стіни використовують муфту труби або комбінацію одномуфтового і двухмуфтового відводів. Стрілка на муфтах і відводах вказує напрямок потоку води, і завжди спрямована вниз. Рекомендована фіксація (див. крок 10).
Безпосередньо під відводом встановлюється кронштейн труби. При введенні труб залишати зазор приблизно 10 мм для лінійного розширення. Клей не використовується.

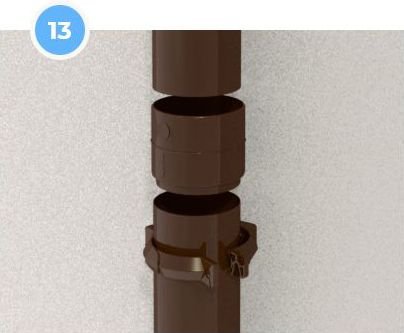

Для з'єднання труб застосовуються муфти. Стрілка на муфті вказує напрямок потоку води, і завжди спрямована вниз. Під муфтою встановлюється кронштейн. У зв'язку з тепловим розширенням нижня труба вводиться не до кінця. Зазор приблизно 10 мм. Фіксація труб з муфтою не допускається.

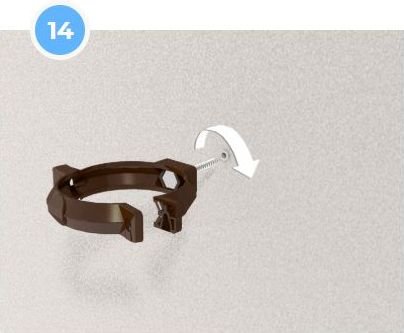

Кронштейни труби монтуються на стіні за допомогою дюбелів і спеціальних гвинт-шурупів. Відстань між кронштейнами не повинна перевищувати 1,5 м.

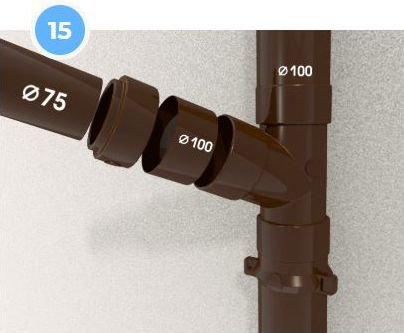

Трійники встановлюються аналогічно муфтам. У разі з'єднання труби 75 мм з трубою 100 мм через трійник використовується адаптер.

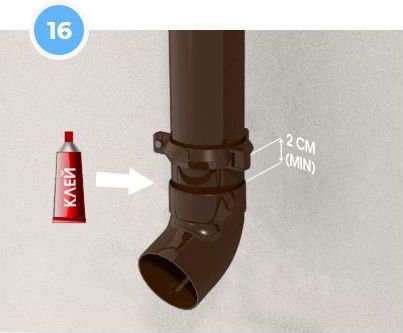

Нижній відвід фіксується до труби (див.крок 10). Для склеювання використовується тільки клей для ПВХ. Труба фіксується кронштейном. Відстань до відводу 2 см, до рівня землі не менше 20.
